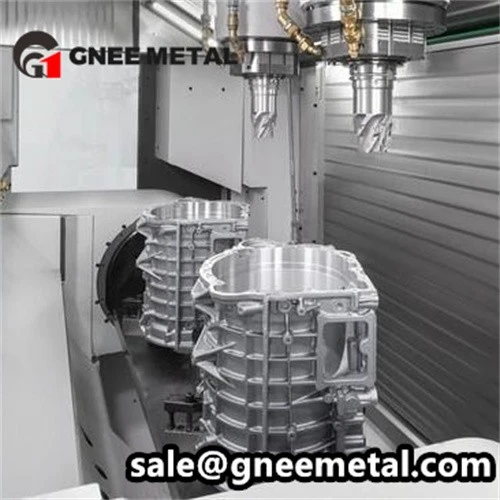

Obudowy obrabiane CNC
Produkujemy na zamówienieObudowy obrabiane CNCz rysunków klientów i plików CAD, w tymobudowy elektroniki, obudowy skrzyń biegów, obudowy i spirale pomp, korpusy zaworów, obudowy łożysk, obudowy czujników i przetworników, obudowy przyrządów, skrzynki przyłączeniowe, dzwony końcowe silnika, obudowy RF i falowodów oraz kolektory hydrauliczne. Nasze 3-i 5-osiowe frezowanie CNC, wiercenie, wytaczanie,-wiercenie głębokich otworów i frezowanie gwintów umożliwiają produkcję dokładnych, szczelnych obudów do maszyn, automatyki, hydrauliki, silników, elektroniki, oprzyrządowania i sprzętu zewnętrznego.
Obudowa zawiera i chroni podzespoły, tzwkoncentryczność otworu,-płaskość powierzchni uszczelniającej, grubość ścianki, położenie kieszeni i położenie gwintuzdecydować, czy elementy wewnętrzne pasują, obrócić dokładnie i uszczelnić przed ciśnieniem lub wnikaniem. Obrabiamy obudowy zaluminium (6061-T6, 6063-T5, 7075-T6, 5083), stal nierdzewna (303, 304, 304L, 316, 316L, 17-4 PH), stal węglowa i stopowa (1045, 4140, 4340, płyta typu Q355), mosiądz (C36000, C46400), miedź (C10100, C11000) i tytan (Grade 2, Grade 5), wykonany z litego bloku i płyty - nie odlewanej -, więc elementy wewnętrzne są wycinane na podstawie rysunku na potrzeby prototypów i-produkcji niskoseryjnej. Części produkowane są według określonych wymiarów, tolerancji, materiałów i wymagań wykończeniowych, a certyfikaty materiałowe dostępne są na życzenie.
Rodzaje produkowanych przez nas obudów obrabianych CNC
Obrabiamy szeroką gamę typów obudów. Poniżej znajdują się najczęstsze; jeśli rysunek przedstawia inną konfigurację, wyślij go do sprawdzenia.
Obudowy i pudełka
Szczelne obudowy i obudowy elektroniki i sterowania.
Przybory: 6061-T6 · 5052-H32 · 304 · C36000

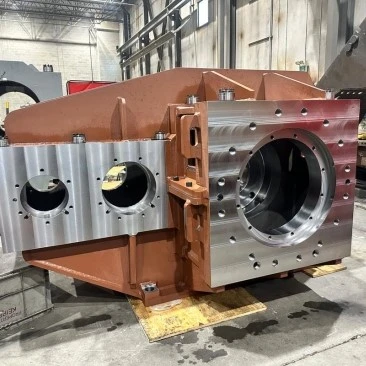

Obudowy skrzyni biegów
Otwory łożyskowe i kieszenie do zespołów przekładni i wałów.
Przybory: 6061-T6 · 4140 · 4340 · 7075-T6
Obudowy pomp i spirale
Wgłębienia, porty i gniazda łożysk pomp.
Przybory: 316L · 304 · 4140 · C95400
Korpusy Zaworów
Wnęki przepływowe, porty i otwory gniazdowe dla zaworów.
Przybory:316L · 304 · 17-4 PH · C36000
Obudowy łożysk
Bloki poduszek i gniazda kołnierzowe z precyzyjnymi otworami.
Przybory: 4140 · 4340 · 6061-T6 · 316L
Obudowy czujników i przetworników
Ciśnieniowe-obudowy na sondy i przetworniki.
Przybory:17-4 PH · 316L · Tytan klasy 5 · 304
Obudowy na instrumenty
Obudowy do mierników, mierników i urządzeń pomiarowych.
Przybory: 6061-T6 · 304 · C36000 · C46400
Skrzynki połączeniowe
Dławiki kablowe, zaciski i mocowania do okablowania.
Przybory: 6061-T6 · 316L · 304 · Q355
Dzwonki końcowe silnika
Pokrywy końcowe i płyty łożyskowe do silników elektrycznych.
Przybory: 6061-T6 · 6063-T5 · 4140 · 304
Obudowy RF i falowodów
Obudowy przewodzące do zespołów RF i mikrofalowych.
Przybory: 6061-T6 · C11000 · C10100 · 303
Rozdzielacze hydrauliczne
Korpusy zaworów-z przecinającymi się wywierconymi kanałami.
Przybory:6061-T6 · 4140 · 316L · 17-4 PH
Obudowy wykonane na zamówienie
Jednorazowe-obudowy konstrukcyjne i sprzętowe z litego bloku.
Przybory:7075-T6 · 4340 · 17-4 PH · Tytan klasy 5
Masz niestandardową obudowę? Wyślij swój rysunek
Procesy obróbki CNC obudów
3-osiowe frezowanie CNC
Najlepsze dla:Kieszenie · ściany · twarze · dziury
Podstawowy proces wytwarzania pudełek, pokryw i prostokątnych obudów.
Frezowanie CNC 4/5 osi
Najlepsze dla:Cechy wewnętrzne · Kąty złożone
Obrabia wewnętrzne kieszenie i otwory w mniejszej liczbie ustawień, aby zapewnić dokładność.
Wytaczanie i precyzyjne otwory
Najlepsze dla:Gniazda łożysk · Otwory zaworów
Koncentryczne otwory mocowane do H7 z-prawdziwie działającymi powierzchniami uszczelniającymi.
Wiercenie głębokich-otworów
Najlepsze dla:Kanały kolektora · kanały chłodzące
Proste przecinające się otwory dla obwodów hydraulicznych i chłodzących.
Frezowanie i gwintowanie gwintów
Najlepsze dla:Wkładki · pokrywy · porty
Gwinty ślepe i przelotowe, gwinty portów uszczelnionych i wkładki.
Gratowanie i wykańczanie krawędzi
Najlepsze dla:Krawędzie wewnętrzne · Powierzchnie uszczelniające
Wewnętrzne narożniki i fazowania wolne od zadziorów-do montażu i uszczelniania.
Materiały obudowy CNC
W przypadku obudów wybór materiału zależy odwaga, sztywność, ciśnienie, środowisko korozyjne, zakłócenia elektromagnetyczne i wygląd. Wykonujemy obróbkę obudów z wymienionych poniżej materiałów metalowych - aluminium, stali nierdzewnej, stali węglowej i stopowej, mosiądzu, miedzi i tytanu.
| Tworzywo | Wspólne stopnie | Typowe zastosowania mieszkaniowe | Kluczowe zalety |
|---|---|---|---|
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Obudowy, obudowy przekładni i silników, obudowy RF | Wysoka wytrzymałość-w-masie, odporność na korozję, możliwość anodowania; 6061-T6 to standard ogólnego przeznaczenia |
| Stal nierdzewna | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Korpusy pomp i zaworów, obudowy czujników, obudowy morskie | Odporność na korozję; 316L nadaje się do środowisk chlorkowych; 17-4 PH dodaje siły |
| Stal węglowa i stopowa | 1045 · 4140 · 4340 · Płyta konstrukcyjna typu Q355 | Obudowy przekładni, łożysk i kolektorów hydraulicznych | Wysoka sztywność i wytrzymałość obudów obciążonych i pod ciśnieniem |
| Mosiądz | C36000-mosiądz swobodnietnący · Mosiądz morski C46400 | Obudowy instrumentów i korpusów zaworów,-obudowy niemagnetyczne | Doskonała obrabialność, odporność na korozję,-niemagnetyczność |
| Miedź | C10100 (OFHC) · Miedź elektrolityczna C11000 | Obudowy RF i przewodzące, obudowy ekranujące EMI | Wysoka przewodność elektryczna i cieplna |
| Tytan | Stopień 2 (CP) · Stopień 5 (Ti-6Al-4V) | Obudowy morskie, chemiczne i lekkie,-o dużej wytrzymałości | Wyjątkowa odporność na korozję przy najlepszej wytrzymałości-w-masie |
Geometria obudowy i właściwości uszczelniające
Obudowy są definiowane na podstawie ich cech wewnętrznych i montażowych. Poniższe elementy decydują o tym, czy części wewnętrzne pasują, obracają się i uszczelniają. Obrabiamy je według rysunku, a na zamówienie mocujemy.
| Funkcja | Typowa zdolność | Dlaczego ma to znaczenie dla mieszkań |
|---|---|---|
| Otwór / Gniazdo łożyska | ±0,01–0,02 mm; H7 z wybiciem-<0.01 mm | Wały i łożyska pracują stabilnie i wytrzymują dłużej |
| Uszczelnianie-płaskości powierzchni | 0,02–0,05 mm nad twarzą | Pierścień uszczelniający i powierzchnie uszczelniające uszczelniają się bez wycieków |
| Grubość ścianki | ±0,1–0,2 mm (dokładność do ±0,05 mm) | Siła, ciśnienie i kontrola wagi |
| Pozycja kieszeni i wnęki | ±0,03–0,05 mm | Części wewnętrzne czyste i prawidłowo osadzone |
| Rowki na pierścieniach O- | Profil i głębokość ±0,05 mm | Powtarzalne ściskanie uszczelki na powierzchniach pokrywy i portów |
| Wzór otworu montażowego | ±0,05–0,1 mm (dokładność do ±0,02 mm) | Obudowy przykręcane do ram i wyposażenia |
| Gwintowane wkładki i otwory | ISO 6g / 6H lub na rysunek | Pokrywy, porty i złączki można bezpiecznie zamocować |
| Funkcje kołków i lokalizacji | Rozwiercone lokalizacje ±0,01 mm | Pokrywy i połówki rejestrują się i powtarzają |
| Chropowatość powierzchni | Ra 0,8–3,2 µm; Ra 0,4–0,8 µm na zamówienie | Powierzchnie uszczelniające, otwory łożyskowe i wygląd |
| Wymiary krytyczne | ±0,01 mm (dokładność do ±0,005 mm) | Sprawdź-jakość i wyrównanie |
Krytyczne funkcje, które kontrolujemy
Otwory i gniazda łożysk- toczony i nudny koncentryczny, z-kontrolowanym biciem, dzięki czemu wały i łożyska pracują prawidłowo.
Uszczelnianie twarzyPowierzchnie pokrywy, kołnierza i portu - są obrobione na płasko, z-rowkami na pierścienie uszczelniające przycięte do profilu i głębokości.
Kieszenie wewnętrzne- wgłębień, żeber i żeberek obrobionych w jednym ustawieniu lub z punktami odniesienia przenoszonymi między ustawieniami w celu zapewnienia powtarzalności.
Grubość ściankiFirma - zachowała jednakowy poziom wytrzymałości, masy i ciśnienia w-obudowach cienkościennych.
Gwinty i wkładki- gwinty metryczne, UNC/UNF i specjalne o odpowiedniej głębokości i wytrzymałości; spiralę śrubową i wciskane-wkładki na żądanie.
Identyfikacja- numery części lub znakowanie laserowe na żądanie w celu zapewnienia identyfikowalności i montażu.
Obróbka cieplna i odprężanie w obudowach CNC
Obudowy ze stali obciążonej i-aluminium o wysokiej wytrzymałości są poddawane obróbce cieplnej zgodnie z rysunkiem. Odprężanie przed obróbką wykańczającą zapewnia stabilność wymiarową cienkich i dużych ścian.
| Obróbka cieplna | Obowiązujące stopnie | Typowe części obudowy |
|---|---|---|
| Ugaś i uspokój | 1045 · 4140 · 4340 | Przekładnie, łożyska i obudowy hydrauliczne |
| Rozwiązanie + starzenie się | 17-4 PH · 7075-T6 | Obudowy-o wysokiej wytrzymałości ze stali nierdzewnej i aluminium |
| Łagodzenie stresu | Wszystkie gatunki stali · 6061-T6 | Duże i cienkie-obudowy ścienne przed frezowaniem wykończeniowym |
| Normalizowanie | Płyta ze stali węglowej | Obudowy konstrukcyjne i spawane- |
Wykończenia powierzchni obudów CNC
Wykończenie powierzchni chroni oprawy i przygotowuje je do montażu, malowania lub anodowania zgodnie z wymaganiami -, zachowując jednocześnie standardową obróbkę powierzchni uszczelniających i łożysk.
| Wykończenie powierzchni | Obowiązujące materiały | Typowe części obudowy | Główna korzyść |
|---|---|---|---|
| Anodowanie (Typ II / Twarde III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Obudowy, obudowy silników i RF | Odporność na korozję i zużycie; opcje kolorów |
| Konwersja chemiczna (chromian) | Gatunki aluminium | Maluj-gotowe obudowy elektroniki | Przewodząca ochrona przed korozją; baza lakiernicza |
| Bezprądowe niklowanie | 4140 · 4340 · 1045 · Aluminium | Obudowy hydrauliczne i przemysłowe | Jednolita ochrona antykorozyjna na wszystkich powierzchniach |
| Pasywacja | 303 · 304 · 316L · 17-4 PH | Obudowy pomp, zaworów i okrętów | Usuwa wolne żelazo, poprawia odporność na korozję |
| Elektropolerowanie | 304 · 316L | Jedzenie, opieka medyczna i czyste mieszkania | Gładka, czysta, jasna powierzchnia |
| Cynkowanie | Stal węglowa | Obudowy stalowe ogólnego-zastosowania | Ekonomiczna ochrona przed korozją |
| Czarny tlenek | 1045 · 4140 · 4340 | Obudowy przemysłowe i maszynowe | Ekonomiczna ochrona przed korozją; niskie nagromadzenie |
| Przygotowanie powłoki proszkowej / farby | Stal · Aluminium | Obudowy konstrukcyjne i zewnętrzne | Obrobione maszynowo-powierzchnie gotowe na zamówienie |
Kontrola jakości mieszkań
Podczas całej produkcji sprawdzamy otwory, powierzchnie uszczelniające, grubość ścianek, położenie kieszeni i gwinty, aby upewnić się, że oprawy są zgodne z rysunkiem i prawidłowo zamontowane. W przypadku udokumentowanych projektów możemy dostarczyć certyfikaty materiałowe i protokoły kontroli na poparcie przychodzącej kontroli.
Kontrola wysokościomierza CMM
Kontrola płyty powierzchniowej CMM
Przejdź/Nie-Przejdź do kontroli miernika gwintu
Kontrola mikrometru trzpieniowego
| Przedmiot kontroli | Sprzęt / Metoda | Typowe części obudowy |
|---|---|---|
| Otwór i gniazdo łożyska | CMM · Średnica · Wskaźnik (-bicia) | Skrzynia biegów, pompa, obudowy łożysk |
| Uszczelnianie-płaskości powierzchni | CMM · Płyta powierzchniowa i wskaźnik | Pokrywa, kołnierz i powierzchnie portów |
| Profil rowka pierścieniowego- | Wskaźnik profilu · CMM | Uszczelnione pokrywy i porty |
| Grubość ścianki | Ultradźwiękowy · Suwmiarka · CMM | Cienkie-obudowy ścienne i ciśnieniowe |
| Pozycja kieszeni i wnęki | CMM | Elementy wewnętrzne i żebra |
| Wzór otworu montażowego | CMM · Miernik wysokości | Obudowy, rozdzielacze, skrzynki |
| Kontrola gwintu | Przejdź/Nie-Przejdź do mierników gwintów | Gwinty pokrywy i portu, wkładki |
| Chropowatość powierzchni | Tester chropowatości | Powierzchnie uszczelniające i łożyskowe |
| Weryfikacja materiału | Spektrometr + Certyfikat materiałowy | Przychodzący surowiec (dostępny EN 10204 3.1) |
| Kontrola końcowa | CMM + Raport z inspekcji | Ostateczna akceptacja wymiarowa |
Prototypowa i-obróbka obudów o małej objętości
Projekty mieszkaniowe często rozpoczynają się od prototypów - nowych projektów, kontroli dopasowania zespołów wewnętrznych lub zamienników, które należy przetestować przed produkcją. Obróbka z litego bloku pozwala uniknąć czasu potrzebnego na oprzyrządowanie i odlewanie, dlatego praktyczne są prototypy i małe serie. Wspieramyprototypy i obróbka CNC-na małą skalęod pojedynczych próbek po powtarzalne zamówienia-w małych partiach.
Obróbka prototypów
W przypadku nowych projektów należy dokonać walidacji i kontroli dopasowania.
Typowa ilość:1–10 szt
Produkcja-małoseryjna
Do systemów pilotażowych i pierwszych serii produkcyjnych.
Typowa ilość:10–1,000+ szt
Powtórz produkcję
Do obudów zamiennych i zamówień cyklicznych według ustalonych projektów.
Typowa ilość:Na podstawie wymagań projektu
Nadaje się do
Obudowy i obudowy elektroniki
Skrzynia biegów, pompy i obudowy łożysk
Korpusy zaworów i kolektory hydrauliczne
Obudowy czujników, przetworników i przyrządów
Skrzynki przyłączeniowe i dzwonki końcowe silnika
Obudowy RF, falowodowe i niestandardowe obudowy konstrukcyjne
Pakowanie i czas realizacji obudów obrabianych CNC
Opakowanie
Ochrona powierzchni:Worki PE, folia ochronna na powierzchniach anodowanych i polerowanych
Ochrona przed korozją:Papier VCI dla obudów stalowych w tranzycie zagranicznym
Ochrona wewnętrzna:Zaślepki lub zaślepki na otworach i otworach portów na zamówienie
Zamówienia mieszane:Posortowane według numeru części z etykietami i listami kontrolnymi ilości
Niestandardowe opakowanie:Obsługiwane-specyficzne wymagania klienta dotyczące pakowania
Typowy czas realizacji
| Typ zamówienia | Typowy czas realizacji |
|---|---|
| Prototyp | 5–10 dni roboczych |
| Zamówienie o małej-wielkości | 10–20 dni roboczych |
| Zlecenie produkcyjne | 15–30 dni roboczych |
| Powtórz zamówienie | 10–25 dni roboczych |
Często zadawane pytania
P: 1. Jakie obudowy obrabiane CNC możesz wyprodukować?
Odp.: Produkujemy niestandardowe obudowy, obudowy skrzyń biegów, obudowy i spirale pomp, korpusy zaworów, obudowy łożysk, obudowy czujników i przetworników, obudowy przyrządów, skrzynki przyłączeniowe, dzwony końcowe silnika, obudowy RF i falowodów oraz kolektory hydrauliczne na podstawie rysunków klienta.
P: 2. Z jakich materiałów obrabiacie obudowy?
Odp.: Obrabiamy obudowy z aluminium (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), stali nierdzewnej (303, 304, 304L, 316, 316L, 17-4 PH), stali węglowej i stopowej (1045, 4140, 4340), mosiądzu (C36000, C46400), miedź (C10100, C11000) i tytan (Grade 2, Grade 5).
P: 3. Czy obrabiacie obudowy z materiału pełnego?
O: Tak. Obrabiamy obudowy z litych bloków i płyt, więc wszystkie wewnętrzne kieszenie, otwory i elementy są wycinane zgodnie z rysunkiem. - Jest to praktyczne w przypadku prototypów i ma małą objętość bez użycia narzędzi do odlewania.
P: 4. Jakie tolerancje można osiągnąć w przypadku otworów i powierzchni uszczelniających?
Odp.: Zwykle utrzymujemy ± 0,01–0,02 mm w otworach łożysk (H7 z biciem-poniżej 0,01 mm), płaskość powierzchni uszczelniającej 0,02–0,05 mm-i ±0,01 mm (z dokładnością do ±0,005 mm) w przypadku wymiarów krytycznych.
P: 5. Czy można obrabiać kieszenie wewnętrzne i przecinające się przejścia?
O: Tak. Nasze frezowanie w 3-osiach i 5-osiach oraz wiercenie głębokich-otworów pozwala uzyskać wewnętrzne wnęki, żebra i przecinające się przejścia – takie jak obwody kolektorów hydraulicznych – w mniejszej liczbie ustawień, co zapewnia dokładność.
P: 6. Czy można obrabiać-rowki pod pierścieniami uszczelniającymi i uszczelnione powierzchnie?
O: Tak. Przycinamy rowki pod pierścienie O-do profilu i głębokości oraz obrabiamy płaskie powierzchnie uszczelniające i kołnierze o małej-chropowatości do połączeń uszczelek i pierścieni O-O-ring.
P: 7. Czy można obrabiać cienkie-obudowy ścienne?
O: Tak. Kontrolujemy grubość ścian w zakresie ±0,1–0,2 mm (z dokładnością do ±0,05 mm) z cyklami- odprężania, aby zachować stabilność wymiarową cienkich i dużych ścian.
P: 8. Czy można obrabiać obudowy przewodzące lub-ekranujące EMI?
O: Tak. Obudowy z miedzi (C10100, C11000) i aluminium zapewniają wysoką przewodność, a obudowy RF i falowodów możemy obrabiać z wąskimi tolerancjami wewnętrznymi.
P: 9. Jakie wykończenia powierzchni oferują Państwo dla obudów?
Odp.: Anodowanie (typ II / twardość III), chemiczne powlekanie konwersyjne, nikiel bezprądowy, pasywacja, elektropolerowanie, cynkowanie, oksydowanie na czarno i-malowanie gotowych powierzchni obrobionych.
P: 10. Czy możecie dodać wkładki i spirale?
O: Tak. Możemy obrabiać płytki-wciskane i spiralne oraz gwinty gwintowane według rysunku, łącznie z gwintami z uszczelnionymi portami.
P: 11. Czy możecie dostarczyć certyfikaty materiałowe i raporty z inspekcji?
O: Tak. Na życzenie możemy dostarczyć certyfikaty materiałowe (EN 10204 3.1), raporty z kontroli wymiarowej, raporty CMM i zapisy płaskości.
P: 12. Czy akceptujecie rysunki 2D i pliki CAD?
Odp.: Możemy pracować na popularnych plikach rysunków STEP, STP, IGES, IGS, SolidWorks, DXF i 2D.
P: 13. Jaki jest typowy czas realizacji obudów obrabianych CNC?
Odp.: Typowy czas realizacji wynosi 5–10 dni roboczych w przypadku prototypów, 10–20 dni roboczych w przypadku zamówień o małej-nakładzie i 15–30 dni roboczych w przypadku zleceń produkcyjnych, w zależności od złożoności, ilości, materiału i wykończenia.
Wyślij swój rysunek 2D lub plik 3D CAD, gatunek materiału, ilość i wymagania dotyczące wykończenia.
