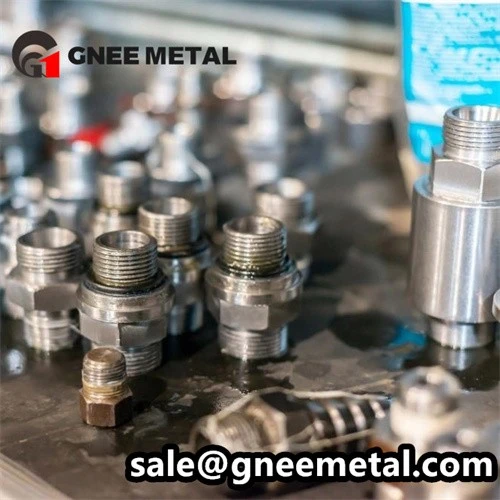

Złączki obrabiane CNC
Produkujemy na zamówienieOkucia obrabiane CNCz rysunków klientów i plików CAD, w tymkolanka, trójniki i krzyżaki, złączki, złączki, adaptery, reduktory, króćce i trzonki węży, korpusy złączek zaciskowych, korpusy złączek oprzyrządowania, tuleje i tuleje, złącza banjo i niestandardowe bloki kolektorów. Nasze możliwości toczenia, frezowania, wiercenia, wytaczania i gwintowania-CNC umożliwiają produkcję{{2}szczelnych złączek do hydrauliki, pneumatyki, oprzyrządowania, systemów płynów i gazów, pomp, zaworów i sprzętu procesowego.
Dopasowanie łączy, przekierowuje, kończy lub uszczelnia linię - tzwdokładność gwintu, geometrię powierzchni uszczelniającej, wyrównanie otworu, grubość ścianki i wykończenie powierzchnizdecydować, czy utrzymuje ciśnienie. Obrabiamy armaturę zstal nierdzewna (303, 304, 304L, 316, 316L, 17-4 PH), mosiądz i brąz (C36000, C46400, C95400), stal węglowa i stopowa (1045, 1144, 4140, 4340), aluminium (6061-T6, 7075-T6), miedź (C10100, C11000) i tytanu (klasa 2, klasa 5), z poszyciem i wykończeniem określonym na rysunku. Części produkowane są według określonych wymiarów, tolerancji, materiałów i wymagań ciśnieniowych, a certyfikaty materiałowe dostępne są na życzenie.
Rodzaje produkowanych przez nas złączek obrabianych CNC
Obrabiamy szeroką gamę typów złączek. Poniżej znajdują się najczęstsze; jeśli rysunek przedstawia inną konfigurację, wyślij go do sprawdzenia.
Złączki kolankowe
Kolana 45 stopni i 90 stopni z końcami gwintowanymi, lutowanymi lub spawanymi.
Przybory: 316L · 303 · C36000 · 4140
Trójniki i złącza krzyżowe
Złącza trój- i czterokierunkowe-do rozgałęziania i miksowania linii.
Przybory: 316L · 304 · C36000 · 6061-T6
Złącza i złącza
Złącza proste i dwuzłączki z-wypustem lub{1}}płaską powierzchnią czołową.
Przybory:316L · C36000 · 4140 · Tytan klasy 5
Adaptery i reduktory
Przejściówki-gwint-, tulejki redukcyjne i łączniki stopniowe.
Przybory: 303 · 316L · C36000 · 4140
Końcówki i trzonki węży
Trzpienie i końcówki z kolcami do elastycznych połączeń węży i rurek.
Przybory: C36000 · 316L · 6061-T6
Korpusy złączek kompresyjnych
Korpusy zaciskowe i nakrętki do połączeń rurowych-z-gwintem.
Przybory: 316L · C36000 · 6061-T6
Okucia i rękawy
Obrobione maszynowo tulejki i tuleje wsporcze do mocowania rur.
Przybory:316L · 17-4 PH · C36000
Armatura oprzyrządowania
Korpusy manometrów, zaworów i rozdzielaczy do linii technologicznych.
Przybory:316L · 316L VIM-VAR · 17-4 PH
Okucia Banjo
Śruby i korpusy banjo z-przelotowymi otworami poprzecznymi.
Przybory: 316L · C36000 · 6061-T6
Złączki kielichowe i stożkowe
Złączki kielichowe 37 stopni/45 stopni i-złączki stożkowe do uszczelniania metalu-do-metalu.
Przybory: 316L · C36000 · 4140
Złączki z pierścieniem uszczelniającym i uszczelkami czołowymi-
Korki, krętliki i adaptery ORB i ORFS z rowkami na pierścienie uszczelniające.
Przybory:4140 · 4340 · 316L · 17-4 PH
Niestandardowe bloki kolektorów
Nawiercone i perforowane bloki integrujące wiele funkcji dopasowania.
Przybory: 6061-T6 · 316L · 4140 · C36000
Masz niestandardowe dopasowanie? Wyślij swój rysunek
Procesy obróbki CNC armatury
Toczenie CNC
Najlepsze dla:Ciała · heksy · nosy · nici
Podstawowy proces okrągłych korpusów i kształtek końcowych.
Frezowanie CNC
Najlepsze dla:Płaski · Otwory krzyżowe · Porty · Wiertła banjo
Do elementów frezowanych, przyłączy kolektorowych i otworów poprzecznych.
Cięcie i wirowanie gwintów
Najlepsze dla:NPT · BSPP · metryczne · Gwinty UN
Gwinty-nacinane jednoostrzowo i matrycowo-z kontrolowaną średnicą podziałową.
Wiercenie i wytaczanie
Najlepsze dla:Otwory · przejścia poprzeczne · kolektory
Dokładne otwory przelotowe i przecinające się dla ścieżek przepływu.
Uszczelniająca obróbka powierzchniowa
Najlepsze dla:Gniazda stożkowe · Twarze kielichowe · Twarze ORFS
Obrobione maszynowo kąty i wykończenia powierzchni zapewniają-szczelne uszczelnienie.
Gratowanie i czyszczenie
Najlepsze dla:Gwinty · Otwory · Otwory krzyżowe
Zadziory-kanały o swobodnym przepływie; wióry usunięte i oczyszczone przed zapakowaniem.
Materiały montażowe CNC
W przypadku okuć wybór materiału zależy odkompatybilność płynów, ciśnienie, temperatura, środowisko korozyjne i zużycie gwintu. Wykonujemy obróbkę łączników z wymienionych poniżej materiałów metalowych - ze stali nierdzewnej, mosiądzu i miedzi, stali węglowej i stopowej, aluminium i tytanu.
| Tworzywo | Wspólne stopnie | Typowe zastosowania dopasowania | Kluczowe zalety |
|---|---|---|---|
| Stal nierdzewna | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Armatura oprzyrządowania, korpusy zaciskowe, armatura procesowa i morska | Szeroka odporność na korozję chemiczną i chlorkową; 303 maszyny swobodnie; 17-4 PH dodaje siły |
| Mosiądz i brąz | C36000-mosiądz swobodnietnący · C46400 mosiądz morski · C95400 brąz aluminiowy | Końcówki do węży, adaptery, złączki, złączki pneumatyczne i wodne | Doskonała obrabialność, dobra odporność na korozję, niezawodne uszczelnienie gwintu |
| Stal węglowa i stopowa | 1045 · 1144 · 4140 · 4340 | Złączki hydrauliczne ORB i ORFS, adaptery wysokociśnieniowe | Wysoka wytrzymałość do pracy ciśnieniowej; hartowalne gwinty i powierzchnie uszczelniające |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 | Armatura pneumatyczna, bloki przyłączeniowe, lekkie układy cieczy | Niska waga, możliwość anodowania,-odporność na korozję i łatwość obróbki |
| Miedź | C10100 (OFHC) · Miedź elektrolityczna C11000 | Złączki przewodzące, elementy linii próżniowych i kriogenicznych | Wysoka przewodność cieplna i elektryczna; doskonałe właściwości lutownicze |
| Tytan | Stopień 2 (CP) · Stopień 5 (Ti-6Al-4V) | Armatura morska, chemiczna i morska | Wyjątkowa odporność na korozję i wytrzymałość-w stosunku-wagi |
Nasz zakres materiałowy.Obrabiamy armaturę zstal nierdzewna, mosiądz i miedź, stal węglowa i stopowa, aluminium i tytan, obejmujący wymagania dotyczące ciśnienia, korozji i-kompatybilności płynów w większości zastosowań.Aby uzyskać ocenę specjalną, wyślij swój rysunek do recenzji.
Standardy gwintów i typy połączeń
Złączki uszczelniają swoje gwinty i powierzchnie czołowe, dlatego obrabiamy kształty gwintów i geometrię uszczelnień zgodnie z obowiązującymi normami. Poniżej znajdują się najczęstsze; specjalne gwinty są obrabiane według rysunku.
| Wątek / połączenie | Standard | Metoda uszczelniania | Typowe zastosowanie |
|---|---|---|---|
| NPT/NPTF | ANSI/ASME B1.20.1 | Gwint stożkowy z uszczelniaczem | Ogólne łączniki rur przemysłowych |
| BSPP (G) | ISO 228-1/BS 2779 | Gwint równoległy z klejoną uszczelką lub powierzchnią czołową | Sprzęt europejski, hydraulika |
| BSPT (R) | ISO 7-1 | Gwint stożkowy z uszczelniaczem | Europejskie połączenia rurowe |
| Metryczne ISO | ISO 261 / ISO 965 | Gwint równoległy z-pierścieniem lub uszczelką | Maszyny i automatyzacja |
| ONZ/UNF | ASME B1.1 | Gwint równoległy z uszczelką lub-ringiem | Instrumenty, sprzęt północnoamerykański |
| Szef O-pierścienia (ORB) | SAE J514 | Pierścień uszczelniający-na obrobionym maszynowo występie | Adaptery portów hydraulicznych |
| Uszczelnienie czołowe z pierścieniem O-(ORFS) | SAE J1453 | Pierścień uszczelniający-na płaskiej powierzchni | Hydraulika wysokociśnieniowa- |
| Flara 37 stopni (JIC) | SAE J514 | Stożek pochodni z metalu-do-metalu | Złączki rur hydraulicznych |
| Flara 45 stopni (SAE) | SAE J512 | Stożek pochodni z metalu-do-metalu | Linie rurowe niskiego-ciśnienia |
| Kompresja (okucie) | ISO 8434-1 / DIN 2353 | Wbij-typ tulejki na rurę | Oprzyrządowanie i przewody hydrauliczne |
Krytyczne funkcje, które kontrolujemy
Geometria gwintu- średnica podziałowa, stożek i kształt sprawdzone za pomocą mierników Go/No-Przejdź do standardu gwintu.
Uszczelnianie twarzyKąty stożkowe -, powierzchnie rozszerzeń i-rowki pierścieni uszczelniających typu O zostały obrobione z odpowiednim wykończeniem, aby zapewnić-szczelne uszczelnienie.
Wyrównanie otworu- wiercenia przelotowe i poprzeczne zostały dokładnie rozmieszczone, tak aby przecinające się kanały przepływowe stykały się ze sobą.
Grubość ścianki- kontrolowane pod kątem ciśnienia znamionowego, zwłaszcza przy nawierceniach poprzecznych i przekrojach sześciokątnych.
Usuwanie zadziorów- kanały przepływowe zostały ogratowane i oczyszczone; brak luźnych wiórów transportowanych wewnątrz armatury.
Płaskie sześciokątne i kluczeWymiary - na-płaskich powierzchniach są kontrolowane pod kątem prawidłowego momentu obrotowego podczas montażu.
Obróbka cieplna złączek CNC
Obróbka cieplna zwiększa wytrzymałość mocowania przy pracy ciśnieniowej i jest określona na rysunku. Stosuje się go przed obróbką końcową gwintów i powierzchni uszczelniających, jeśli jest to wymagane.
| Obróbka cieplna | Obowiązujące stopnie | Typowe części montażowe |
|---|---|---|
| Ugaś i uspokój | 4140 · 4340 · 1045 | Adaptery hydrauliczne ORB/ORFS, złącza |
| Hartowanie indukcyjne | 1045 · 4140 | Noski gwintowane, powierzchnie uszczelniające |
| Rozwiązanie + starzenie się | 17-4 PH · 7075-T6 | Wysokociśnieniowe-złączki ze stali nierdzewnej |
| Łagodzenie stresu | Wszystkie gatunki stali | Korpusy obrobione maszynowo przed gwintowaniem |
Tolerancje i specyfikacje obróbki montażowej
Skuteczność dopasowania zależy od dokładności gwintu i- geometrii powierzchni uszczelniającej. Poniższe funkcje zachowujemy zgodnie z rysunkiem, a na życzenie mocniejsze.
| Specyfikacja | Typowa zdolność | Typowe zastosowania dopasowania |
|---|---|---|
| Wymiary krytyczne | ±0,01 mm (dokładność do ±0,005 mm) | Powierzchnie uszczelniające, miernik-jakościowych części |
| Tolerancja gwintu | Zgodnie z normą (np. ISO 6g/6H, ANSI 2A/2B); Idź/Nie-Idź, mierz | Gwinty NPT, BSPP, metryczne, UN/UNF |
| Kąt powierzchni uszczelniającej | ±0,5 stopnia w przypadku gniazd stożkowych i kielichowych | Złączki kielichowe JIC 37 stopni i SAE 45 stopni |
| Średnica otworu | ±0,03–0,05 mm | Kanały przepływowe, kielichy rurowe |
| Pozycja otworu krzyżowego | ±0,05–0,1 mm | Wiertła banjo, różnorodne przejścia |
| Koncentryczność (od gwintu do otworu) | Do 0,01–0,02 mm | Sprzęgła, korpusy ściskane |
| Rowek-pierścienia uszczelniającego | ±0,02–0,05 mm na szerokość i średnicę | ORB, ORFS i złączki do kolektorów |
| Przez mieszkania (sześcian) | ±0,05–0,1 mm | Korpusy, nakrętki, śruby banjo |
| Chropowatość powierzchni | Standard Ra 0,8–1,6 µm; Powierzchnie uszczelniające Ra 0,4 μm | Gniazda stożkowe, powierzchnie rozszerzeń, powierzchnie-pierścieni uszczelniających |
Wykończenia powierzchni złączek CNC
Wykończenie powierzchni chroni złączki przed korozją i zużyciem oraz utrzymuje gwinty i powierzchnie uszczelniające w czystości i funkcjonalności.
| Wykończenie powierzchni | Obowiązujące materiały | Typowe części montażowe | Główna korzyść |
|---|---|---|---|
| Niklowanie bezprądowe | 4140 · 4340 · 1045 · Aluminium | Adaptery hydrauliczne, złączki-wysokociśnieniowe | Jednolita ochrona antykorozyjna gwintów i korpusów |
| Twarde chromowanie | 4140 · 4340 | Powierzchnie ścieralne, gniazda rurowe | Twarda,-odporna na zużycie powierzchnia |
| Pasywacja | 303 · 304 · 316L · 17-4 PH | Oprzyrządowanie i armatura procesowa | Usuwa wolne żelazo, poprawia odporność na korozję |
| Elektropolerowanie | 316L · 304 | Armatura spożywcza, medyczna i{0}}procesowa | Gładkie, czyste kanały przepływu |
| Anodowanie (Typ II / Twarde III) | 6061-T6 · 7075-T6 | Złączki pneumatyczne, bloki przyłączeniowe | Odporność na korozję i zużycie |
| Czarny tlenek | 1045 · 4140 · 4340 | Łączniki stalowe ogólnego-zastosowania | Ekonomiczna ochrona przed korozją |
| Niklowanie | C36000 · C46400 mosiądz | Mosiężne kolce i adaptery | Trwałe, jasne wykończenie do zastosowań korozyjnych |
| Cynkowanie | Stal węglowa | Armatura ogólnego-zastosowania | Ekonomiczna ochrona przed korozją |
Kontrola jakości montażu
Podczas całej produkcji sprawdzamy gwinty, powierzchnie uszczelniające, otwory i nawiercenia poprzeczne, aby upewnić się, że złączki odpowiadają rysunkowi i uszczelnieniu zgodnie z przeznaczeniem. W przypadku udokumentowanych projektów możemy dostarczyć certyfikaty materiałowe i protokoły kontroli na poparcie przychodzącej kontroli.
| Przedmiot kontroli | Sprzęt / Metoda | Typowe części montażowe |
|---|---|---|
| Kontrola gwintu | Go/No-Go sprawdziany do gwintów (NPT, BSPP, metryczne, UN) | Wszystkie złącza gwintowane i adaptery |
| Uszczelniająca geometria powierzchni czołowej | CMM · Mierniki kąta · Profilometr | Flara, stożek i twarze ORFS |
| Otwór wiertniczy i krzyżowy | Wskaźniki kołkowe · CMM | Korpusy, złączki banjo, kolektory |
| Wymiary krytyczne | Mikrometr · CMM | Sprawdź-jakość i precyzję złączek |
| Koncentryczność | Wskaźnik zegarowy · CMM | Sprzęgła, korpusy ściskane |
| Chropowatość powierzchni | Tester chropowatości | Uszczelnianie powierzchni i kanałów przepływowych |
| Twardość (poddana-obróbce cieplnej) | Tester twardości | Stal hartowana i okucia 17-4 PH |
| Weryfikacja materiału | Spektrometr + Certyfikat materiałowy | Przychodzący surowiec (dostępny EN 10204 3.1) |
| Kontrola końcowa | CMM + Raport z inspekcji | Ostateczna akceptacja wymiarowa |
Obróbka prototypowa i-mała wielkość dopasowania
Projekty dopasowań często rozpoczynają się od prototypów - nowych systemów, specjalnych kombinacji gwintów lub zamienników, które należy przetestować przed produkcją. Wspieramyprototypy i obróbka CNC-na małą skalęod pojedynczych próbek po powtarzalne zamówienia-w małych partiach.
Obróbka prototypów
W przypadku nowych projektów, walidacji i zamienników.
Typowa ilość:1–10 szt
Produkcja-małoseryjna
Do systemów pilotażowych i pierwszych serii produkcyjnych.
Typowa ilość:10–1,000+ szt
Powtórz produkcję
Do części zamiennych i zamówień cyklicznych według ustalonych projektów.
Typowa ilość:Na podstawie wymagań projektu
Nadaje się do
Złączki kolankowe, trójnikowe i krzyżowe
Złącza, złączki i adaptery
Końcówki i łodygi węży
Korpusy kompresyjne i oprzyrządowania
Okucia, tulejki i złącza banjo
Niestandardowe bloki kolektora
Pakowanie i czas realizacji złączek CNC
Opakowanie
Ochrona gwintów:Na zamówienie zaślepki gwintów z tworzywa sztucznego lub zabezpieczenia piankowe do powierzchni uszczelniających i gwintów
Ochrona przed korozją:Papier VCI i olejowanie złączek stalowych w transporcie zagranicznym
Czystość:Złączki oczyszczone z zadziorów,-przedmuchane powietrzem i wolne od wiórów przed zapakowaniem
Zamówienia mieszane:Posortowane według numeru części z etykietami i listami kontrolnymi ilości
Niestandardowe opakowanie:Obsługiwane-specyficzne wymagania klienta dotyczące pakowania
Typowy czas realizacji
| Typ zamówienia | Typowy czas realizacji |
|---|---|
| Prototyp | 5–10 dni roboczych |
| Zamówienie o małej-wielkości | 10–20 dni roboczych |
| Zlecenie produkcyjne | 15–30 dni roboczych |
| Powtórz zamówienie | 10–25 dni roboczych |
Często zadawane pytania
P: 1. Jakie okucia obrabiane CNC możesz wyprodukować?
Odp.: Produkujemy niestandardowe złącza kolanowe, trójnikowe i krzyżowe, złączki, złączki, adaptery, reduktory, króćce i trzonki węży, korpusy złączy zaciskowych i oprzyrządowania, tulejki i tuleje, złączki banjo, kielichowe i stożkowe,-złączki z pierścieniami O-ring i uszczelkami czołowymi oraz niestandardowe bloki kolektorów na podstawie rysunków klienta.
P: 2. Z jakich materiałów obrabiacie złączki?
Odp.: Obrabiamy kształtki ze stali nierdzewnej (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), mosiądzu i brązu (C36000, C46400, C95400), stali węglowej i stopowej (1045, 1144, 4140, 4340), aluminium (6061-T6, 6063-T5, 7075-T6), miedź (C10100, C11000) i tytan (Grade 2, Grade 5).
P: 3. Jakie standardy gwintów można obrabiać?
Odp.: Obrabiamy NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), metryczne ISO (ISO 261), UN / UNF (ASME B1.1) oraz gwinty specjalne na rysunek. Wszystkie gwinty są przystosowane do pomiaru Go/No-Go.
P: 4. Czy można obrabiać złącza hydrauliczne, takie jak adaptery ORB i ORFS?
O: Tak. Obrabiamy adaptery, zatyczki i krętliki z-o-ringiem (SAE J514) i uszczelką czołową pierścienia O- (SAE J1453), z dokładnie obrobionymi rowkami na pierścienie O-ring.
P: 5. Czy można obrabiać złącza kielichowe i zaciskowe?
O: Tak. Obrabiamy złączki kielichowe JIC 37 stopni i 45 stopni SAE oraz złączki zaciskowe typu-zgryzowego (ISO 8434-1 / DIN 2353), w tym korpusy, nakrętki, tulejki i tuleje.
P: 6. Czy można obrabiać złącza za pomocą otworów poprzecznych i kolektorów?
O: Tak. Wiercimy i drążymy przecinające się kanały przepływowe dla złączek banjo i niestandardowych bloków kolektorów, z dokładnymi pozycjami otworów i usuniętymi zadziorami,-bez wiórów.
P: 7. Jakie tolerancje można osiągnąć na armaturach?
Odp.: Zazwyczaj utrzymujemy wymiary krytyczne w zakresie ±0,01 mm, a obróbka precyzyjna sięga ±0,005 mm. Kąty powierzchni uszczelniających utrzymywane są w granicach ±0,5 stopnia, a gwinty zgodnie ze standardowymi tolerancjami.
P: 8. Czy możecie dostarczyć armaturę-wysokociśnieniową?
O: Tak. Zajmujemy się obróbką-wysokociśnieniowych adapterów i złączek 4140, 4340 i 17-4 PH z hartowaniem-i-odpuszczaniem lub przesycaniem-oraz obróbką cieplną starzeniową, gdzie ciągnienie wymaga wyższej wytrzymałości.
P: 9. Jakie wykończenia powierzchni oferujecie dla armatury?
Odp.: Niklowanie bezprądowe, twardy chrom, pasywacja, elektropolerowanie, anodowanie, oksydowanie na czarno, cynkowanie i niklowanie oraz obrobione maszynowo powierzchnie uszczelniające do Ra 0,4 μm.
P: 10. Czy możecie dostarczyć certyfikaty materiałowe i raporty z inspekcji?
O: Tak. Na życzenie możemy dostarczyć certyfikaty materiałowe (EN 10204 3.1), raporty z kontroli wymiarowej, raporty CMM i protokoły pomiaru gwintów.
P: 11. Czy akceptujecie rysunki 2D i pliki CAD?
Odp.: Możemy pracować na typowych plikach rysunków STEP, STP, IGES, IGS, SolidWorks, DXF i 2D, wraz z obowiązującymi normami gwintów i wymaganiami dotyczącymi ciśnienia.
P: 12. Czy wspieracie produkcję prototypową i-niskoseryjną?
O: Tak. Obsługujemy prototypy w ilościach od 1–10 sztuk,-produkcję niskoseryjną od 10–1000+ sztuk, a także powtarzalne zamówienia produkcyjne na złącza standardowe i specjalne.
P: 13. Jaki jest typowy czas realizacji złączek obrabianych CNC?
Odp.: Typowy czas realizacji wynosi 5–10 dni roboczych w przypadku prototypów, 10–20 dni roboczych w przypadku zamówień o małej-nakładzie i 15–30 dni roboczych w przypadku zleceń produkcyjnych, w zależności od złożoności, ilości, materiału i wykończenia.
