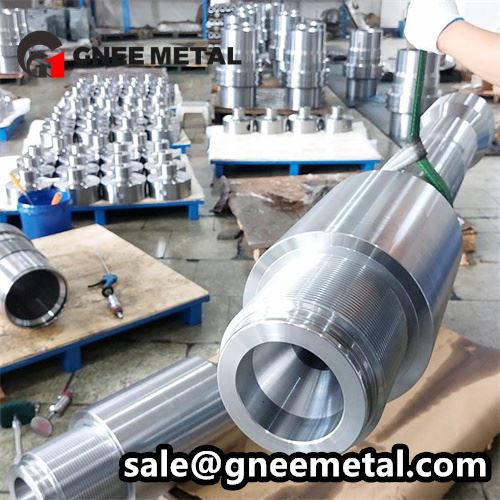

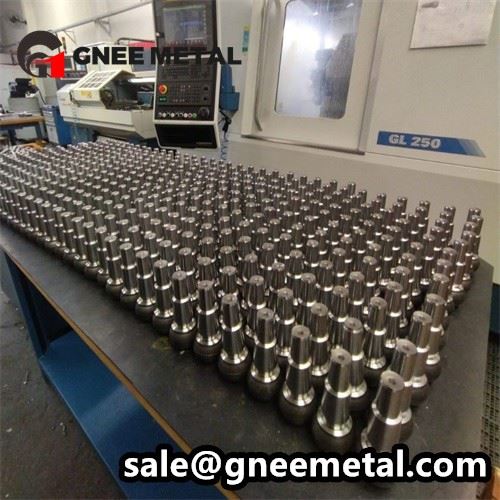

Części toczone CNC

Części toczone CNC to precyzyjne komponenty wytwarzane przez obracanie przedmiotu obrabianego, podczas gdy narzędzia skrawające usuwają materiał w celu utworzenia wałów, sworzni, tulei, przekładek, elementów gwintowanych, złączy i innych części cylindrycznych.



Obrabiamyaluminium, stal nierdzewna, stal, mosiądz, miedź, tytan i konstrukcyjne tworzywa sztucznew szerokiej gamie niestandardowych średnic i długości. Części mogą być produkowane według określonych wymiarów, tolerancji, gwintów i wykończeń powierzchni.



ZRysunki 2D i pliki CAD 3D do gotowych części produkcyjnych, wspieramy prototypy, małe partie i produkcję seryjną za pomocą niestandardowych usług toczenia CNC.



1. Wymiary i wydajność maszyny

Specyfikacja	Zdolność
Średnica toczenia	Ř3–300 mm
Długość skrętu	Do 500 mm
Średnica pręta	Ř3–65 mm
Minimalna średnica części	Ř3 mm
Minimalna grubość ścianki	0,5mm*
Maksymalny stosunek długości części-do-średnicy	10:1*



2. Tolerancje obróbki

Funkcja	Typowa tolerancja
Wymiary standardowe	±0,05 mm
Precyzyjne wymiary	±0,02 mm
Wymiary krytyczne	±0,01 mm*
Tolerancja średnicy	±0,01–0,03 mm
Tolerancja średnicy otworu	±0,01–0,03 mm
Tolerancja kątowa	±0,5 stopnia
Ogólna tolerancja	ISO 2768-mK lub określona tolerancja rysunku



3. Gwinty i elementy obrabiane

Funkcja	Zdolność
Gwinty metryczne	M2–M64
Gwinty calowe	UNC, UNF
Gwinty rurowe	NPT, BSP
Wątki wewnętrzne	Dostępny
Wątki zewnętrzne	Dostępny
Tolerancja gwintu	6H / 6g lub określona klasa
Rowki	Wewnętrzne i zewnętrzne
Fazowania	Zwyczaj
Radełkowanie	Proste i diamentowe
Otwory krzyżowe	Dostępny
Ślepe Otwory	Dostępny
Otwory osiowe	Dostępny



4. Materiały

Kategoria materiału	Wspólne stopnie
Aluminium	6061, 6063, 7075
Stal nierdzewna	303, 304, 316, 17-4 PH
Stal węglowa	1018, 1045
Stal stopowa	4140, 4340
Mosiądz	C360, C260
Miedź	C110, C101
Tytan	Klasa 2, klasa 5
Inżynieria tworzyw sztucznych	POM, nylon, PTFE, PEEK



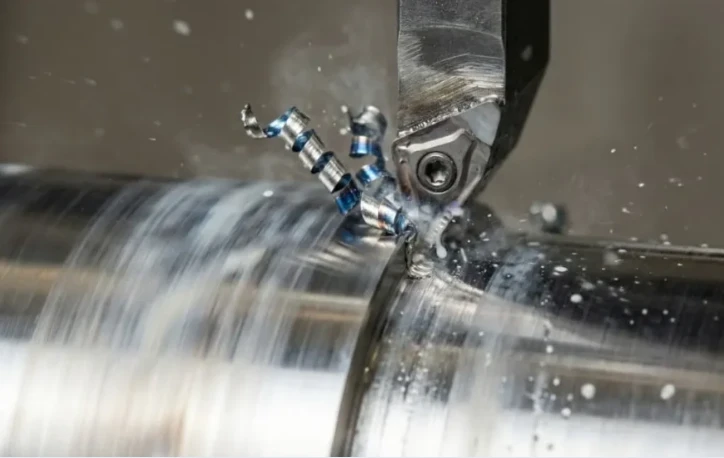

Interakcja-z bliska podczas skrawania: tworzenie się wiórów i świeżo wytworzona powierzchnia podczas toczenia.



Proces obróbki	Najlepsze dla	Typowe cechy części
Toczenie CNC	Części cylindryczne i obrotowe	Wały, sworznie, tuleje, przekładki, gwinty, otwory, rowki
Frezowanie CNC	Części pryzmatyczne i nierotacyjne	Płaskie, kieszenie, szczeliny, dziury, stopnie, kontury
5-osiowa obróbka CNC	Złożone, wielostronne-komponenty	Zakrzywione powierzchnie, głębokie wgłębienia, złożone kontury, cechy na wielu powierzchniach
Toczenie-Frezowanie	Części obrotowe z dodatkowymi elementami frezowanymi	Wały z otworami krzyżowymi, nacięciami, spłaszczeniami, rowkami wpustowymi i otworami niecentralnymi



Jak wybrać

Wybierz toczenie CNCgdy większość geometrii części jest cylindryczna i obrotowo symetryczna. Jest to na ogół najbardziej wydajna opcja w przypadku wałów, sworzni, tulei, części gwintowanych i podobnych elementów.



Wybierz frezowanie CNCgdy część wymaga płaskich powierzchni, kieszeni, szczelin, złożonych profili lub elementów, których nie można efektywnie wytworzyć przez toczenie.



Wybierz obróbkę 5-osiowągdy komponent ma złożoną geometrię lub funkcje na wielu ścianach, które w przeciwnym razie wymagałyby kilku ustawień. Może ograniczyć konieczność zmiany położenia i poprawić dokładność pozycjonowania.



Wybierz opcję Toczenie-Frezowaniegdy część głównie cylindryczna wymaga również frezowania, wiercenia, rowków, spłaszczeń lub-elementów niecentralnych. Łączenie operacji może skrócić czas konfiguracji i obróbki.



Nie masz pewności, który proces obróbki jest odpowiedni dla Twojej części?Wyślij nam swojeRysunek 2D lub plik CAD 3D. Nasz zespół ds. obróbki może dokonać przeglądu geometrii części i zalecić proces najbardziej odpowiedni do Twoich wymagań.





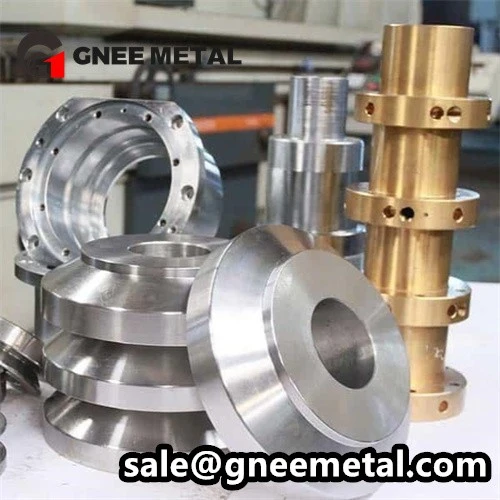

Typ części toczonej CNC	Wspólne materiały	Kluczowe funkcje	Typowe zastosowania
Wały toczone CNC	4140 / 1045 / 304 / 316 / 6061-T6 / 7075-T6	Stopnie, rowki, gwinty, wpusty, ramiona	Silniki, urządzenia automatyki, maszyny
Kołki toczone CNC	4140 / 1045 / 304 / 316 / 17-4PH / 6061-T6	Precyzyjna średnica, fazowania, rowki, występy	Osprzęt, maszyny, motoryzacja, automatyka
Tuleje toczone CNC	Mosiądz / Brąz / 304 / 316 / 4140 / 6061-T6	Tolerancje ID/OD, rowki, kołnierze, występy	Łożyska, pompy, maszyny, automatyka
Elementy dystansowe toczone CNC	Aluminium / Mosiądz / Stal nierdzewna / Stal węglowa	Dokładna długość, otwory, pogłębienia, fazowania	Zespoły, elektronika, maszyny, osprzęt
Okucia toczone CNC	Mosiądz / 316 / 304 / Aluminium / Stal	Gwinty wewnętrzne i zewnętrzne, sześciokątne, otwory	Układy hydrauliczne, pneumatyczne, hydrauliczne, płynowe
Elementy gwintowane CNC	304 / 316 / 4140 / Mosiądz / Aluminium / Tytan	Gwinty metryczne, UNC, UNF, NPT, BSP	Maszyny, zawory, złącza, systemy płynów
Rolki toczone CNC	1045 / 4140 / 304 / 316 / Aluminium	Precyzyjna średnica zewnętrzna, otwory, rowki, ramiona	Przenośniki, automatyka, urządzenia pakujące
Sprzęgła toczone CNC	4140 / 304 / 316 / Mosiądz / Aluminium	Otwory wewnętrzne, gwinty, wpusty, rowki	Silniki, wały, układy napędowe, automatyka
Tuleje toczone CNC	304 / 316 / Mosiądz / Brąz / 4140 / Aluminium	Cienkie ścianki, precyzyjne ID/OD, rowki	Maszyny, pompy, układy hydrauliczne
Adaptery toczone CNC	Mosiądz / stal nierdzewna / aluminium / stal	Przejścia gwintów, otwory, sekcje sześciokątne	Hydraulika, pneumatyka, oprzyrządowanie
Elementy zaworów toczone CNC	316 / 304 / Mosiądz / 17-4 PH / 4140	Precyzyjne otwory, gwinty, powierzchnie uszczelniające	Zawory, pompy, sprzęt do kontroli płynów
Niestandardowe części toczone CNC	Aluminium / Stal nierdzewna / Stal / Mosiądz / Miedź / Tytan	Złożone profile, otwory, gwinty, rowki, elementy niestandardowe	Sprzęt OEM, maszyny przemysłowe, zespoły niestandardowe



Proces toczenia CNC	Co możemy obrabiać	Typowe funkcje
Toczenie CNC	Zewnętrzne powierzchnie cylindryczne i profile	Średnice, stopnie, ramiona, zwężenia
Obróbka CNC	Płaskie powierzchnie końcowe	Precyzyjne powierzchnie czołowe i długości części
Wytaczanie CNC	Średnice wewnętrzne i otwory	Otwory precyzyjne, otwory stopniowane
Wiercenie CNC	Otwory osiowe i promieniowe	Otwory przelotowe, ślepe, poprzeczne
Gwintowanie CNC	Gwinty wewnętrzne i zewnętrzne	Metryczne, UNC, UNF, NPT, BSP
Rowkowanie CNC	Rowki wewnętrzne i zewnętrzne	Rowki na-pierścieniach uszczelniających,-rowki na pierścieniach ustalających
Przecinanie CNC	Separacja gotowych komponentów	Produkcja-pasków-o dużej objętości
Fazowanie CNC	Łamanie krawędzi i zakrzywione krawędzie	Fazowanie wejściowe, elementy gratujące
Toczenie stożkowe CNC	Stożkowe powierzchnie zewnętrzne lub wewnętrzne	Wały stożkowe, adaptery, złączki
Radełkowanie CNC	Teksturowane powierzchnie chwytne	Radełkowanie proste i diamentowe
Narzędzia na żywo	Frezowanie i wiercenie na częściach toczonych	Otwory krzyżowe, szczeliny, spłaszczenia, rowki wpustowe
Toczenie-Frezowanie	Połączone operacje toczenia i frezowania	Złożone komponenty o wielu-funkcjach



Operacje wtórne

W przypadku części wymagających dodatkowych funkcji można połączyć toczenie CNC z toczeniemfrezowanie, wiercenie, gwintowanie, dłutowanie, gratowanie i inne operacje wtórneaby ograniczyć obsługę i poprawić spójność wymiarową.

Kategoria materiału	Wspólne stopnie	Charakterystyka obróbki	Typowe części toczone CNC
Aluminium	6061, 6063, 7075, 2024	Lekki, łatwy w obróbce, dobra odporność na korozję	Wały, obudowy, przekładki, okucia
Stal nierdzewna	303, 304, 316, 17-4 PH	Odporny na korozję; 303 zapewnia lepszą obrabialność, natomiast 316 zapewnia wyższą odporność na korozję	Wały, sworznie, tuleje, okucia
Stal węglowa	1018, 1045	Dobra skrawalność, wytrzymałość i opłacalność	Wały, sworznie, tuleje dystansowe, elementy maszyn
Stal stopowa	4140, 4340	Wysoka wytrzymałość i odporność na zużycie; nadaje się do wymagających części mechanicznych	Wały napędowe, koła zębate, sworznie,-komponenty o dużej wytrzymałości
Mosiądz	C360, C260, C464	Doskonała obrabialność, odporność na korozję i niskie tarcie	Tuleje, złączki, złącza, zawory
Miedź	C11000, C10100	Wysoka przewodność elektryczna i cieplna; stosunkowo miękki i plastyczny	Elementy elektryczne, zaciski, złącza
Tytan	Klasa 2, klasa 5	Wysoki stosunek wytrzymałości-do-wagi i odporności na korozję; wymaga kontrolowanej obróbki	Części lotnicze, komponenty medyczne, wały



Potrzebujesz określonego materiału lub gatunku?Prześlij nam swój rysunek i specyfikację materiału do sprawdzenia.





Wykończenie powierzchni	Obowiązujące materiały	Główne zalety/funkcje
Jak obrobione	Aluminium, stal, stal nierdzewna, mosiądz, miedź, tytan, tworzywa sztuczne	Standardowe wykończenie CNC z widocznymi śladami narzędzi; nadaje się do ogólnych komponentów przemysłowych
Polerowanie	Stal nierdzewna, aluminium, mosiądz, miedź	Tworzy gładszą, jaśniejszą powierzchnię i poprawia jej wygląd
Szczotkowanie	Stal nierdzewna, aluminium, mosiądz	Tworzy jednolitą teksturę kierunkową i redukuje widoczne ślady powierzchni
Anodowanie	Aluminium	Poprawia odporność na korozję, twardość powierzchni i wygląd
Twarde anodowanie	Aluminium	Zapewnia twardszą, bardziej odporną na zużycie-powierzchnię do wymagających zastosowań
Pasywacja	Stal nierdzewna	Usuwa wolne żelazo i poprawia odporność na korozję
Bezprądowe niklowanie	Stal, stal nierdzewna, aluminium, stopy miedzi	Poprawia odporność na zużycie, odporność na korozję i twardość powierzchni
Cynkowanie	Stal węglowa, stal stopowa	Zapewnia ochronę antykorozyjną elementów stalowych
Czarny tlenek	Stal węglowa, stal stopowa, stal nierdzewna	Zapewnia czarny wygląd i łagodną ochronę przed korozją
Elektropolerowanie	Stal nierdzewna	Wygładza i rozjaśnia powierzchnię, jednocześnie zwiększając odporność na korozję
Powłoka PTFE	Elementy metalowe	Zapewnia niskie tarcie,-właściwości zapobiegające przywieraniu i odporność chemiczną



Potrzebujesz specjalnego wykończenia powierzchni?Prześlij nam swoje wymagania dotyczące rysunku i wykończenia w celu potwierdzenia.



Aplikacja	Typowe części toczone CNC	Typowe zastosowania
Automobilowy	Wały, tuleje, sworznie, przekładki, łączniki	Elementy silników, układy przeniesienia napędu, zawieszenie, układy paliwowe
Maszyny Przemysłowe	Wały, rolki, tuleje, sworznie, elementy gwintowane	Zespoły maszyn, napędy, układy mechaniczne
Hydrauliczne i pneumatyczne	Korpusy zaworów, złączki, adaptery, tuleje, tłoki	Siłowniki hydrauliczne, zawory, urządzenia pneumatyczne
Lotnictwo	Precyzyjne wały, sworznie, tuleje, złącza	Systemy lotnicze, siłowniki, zespoły lotnicze
Sprzęt medyczny	Precyzyjne szpilki, wałki, tuleje, złącza, elementy chirurgiczne	Instrumenty medyczne, sprzęt diagnostyczny, wyroby medyczne
Elektronika i elektryka	Złącza, zaciski, styki, przekładki, obudowy	Sprzęt elektryczny, czujniki, złącza, zespoły elektroniczne
Robotyka i Automatyka	Wały, sworznie, sprzęgła, przekładki, rolki	Przeguby robotów, systemy liniowe, maszyny zautomatyzowane
Pompy i zawory	Trzpienie zaworów, wały, tuleje, adaptery, złączki	Transport płynów, przetwarzanie chemiczne, systemy wodne
Sprzęt energetyczny	Wały, tuleje, tuleje, złączki, elementy gwintowane	Wytwarzanie energii, systemy energetyczne, urządzenia przemysłowe
Morski	Wały, tuleje, sworznie, złączki, złącza	Sprzęt morski, pompy, zawory, systemy wody morskiej



Masz niestandardową aplikację? Prześlij nam swój rysunek i wymagania w celu przeglądu obróbki.



Wymagany

Rysunek 2D

Stopień materiału

Ilość



Zalecony

CAD 3D

Wykończenie powierzchni

Roczny wolumen

Wymagania inspekcyjne



Jeśli dotyczy

GD&T

FAI

AQL

RoHS/REACH

Wymagania dotyczące opakowań



Prześlij swój rysunek i uzyskaj wycenę



Inżynieryjny przepływ pracy z punktami decyzyjnymi: DFM, planowanie procesu, FAI, kontrola inspekcji, weryfikacja wykończenia i zwolnienie wysyłki.



Pozycja kontroli jakości	Metoda inspekcji
Weryfikacja materiału	Weryfikacja jakości materiału i MTC
Kontrola wymiarowa	Suwmiarki, mikrometry, wysokościomierze
Kontrola średnicy i otworu	Mikrometry, średniceomierze, sprawdziany kołkowe
Kontrola gwintu	Sprawdziany do gwintów i sprawdziany pierścieniowe
Dokładność geometryczna	CMM i czujniki zegarowe

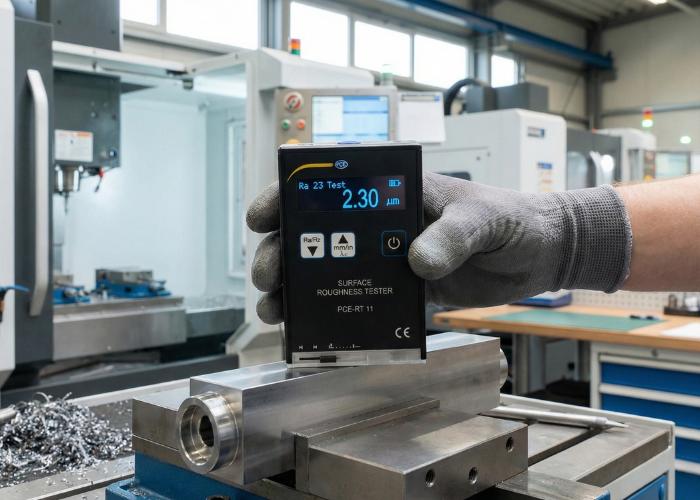

Chropowatość powierzchni	Tester chropowatości powierzchni
Kontrola wizualna	Wady powierzchni, zadziory, zadrapania i wygląd
Kontrola końcowa	Weryfikacja rysunków i specyfikacji
Dokumentacja jakości	Raporty z inspekcji, MTC, CoC, FAI



Przedmiot	Bliższe dane
Ochrona indywidualna	Worki plastikowe, folia ochronna, pianka lub przekładki zabezpieczające przed zarysowaniami i uderzeniami
Standardowe opakowanie	Kartony z przekładkami lub wyściółką ochronną
Opakowanie zbiorcze	Torby plastikowe, torby PE, kartony lub skrzynki drewniane w zależności od rozmiaru i ilości części
Opakowanie paletowe	Przy większych lub cięższych zamówieniach dostępne palety eksportowe
Niestandardowe opakowanie	Wymagania dotyczące pakowania mogą być określone przez klientów
Czas realizacji prototypu	Zwykle 5–10 dni roboczych*
Produkcja małych partii	Zwykle 7–15 dni roboczych*
Produkcja masowa	Zwykle 15–30 dni roboczych*
Wysyłka	Ekspresowy, lotniczy lub morski



1. Czy możesz produkować na podstawie naszych rysunków i plików CAD?

Tak. Możemy produkować niestandardowe części toczone CNCRysunki techniczne 2D, modele 3D CAD lub specyfikacje klienta. Pracujemy z popularnymi formatami, takimi jak STEP, STP, IGES, IGS i DWG/DXF. Nasz zespół inżynierów sprawdza wymiary, tolerancje, gwinty, materiał, wykończenie powierzchni i inne wymagania przed rozpoczęciem produkcji.



2. Jakie tolerancje toczenia CNC można zachować w produkcji?

Nasza typowa tolerancja toczenia CNC wynosi±0,05 mm, z węższymi tolerancjami±0,02 mmosiągalne dla funkcji precyzyjnych ido ±0,01 mmdla wybranych wymiarów krytycznych. Rzeczywista wydajność zależy od rozmiaru części, materiału, geometrii, lokalizacji elementu i wielkości produkcji. Tolerancje krytyczne są sprawdzane podczas oceny rysunku.



3. Czy możesz dostarczyć certyfikaty materiałowe i raporty z kontroli wymiarowej?

Tak. Możemy zapewnićcertyfikaty materiałowe (MTC), raporty z kontroli wymiarowej, raporty CMM i certyfikaty zgodności (CoC)kiedy jest to wymagane. Dokumentację inspekcyjną można przygotować zgodnie z rysunkiem, zamówieniem i wymaganiami jakościowymi.



4. Czy potrafisz obsłużyć powtarzające się zlecenia produkcyjne?

Tak. Wspieramyprototypowe,-małoseryjne, małe-zlecenia produkcyjne w małych partiach i powtarzalne. W przypadku powtarzających się części można zachować zatwierdzone rysunki, parametry obróbki i wymagania kontrolne, aby poprawić spójność pomiędzy partiami produkcyjnymi.



5. Jaka jest minimalna ilość zamówienia?

Nasz serwis toczenia CNC wspieraIlości prototypowe od 1 sztuki, a także małe-zlecenia seryjne i produkcyjne. Nie ma stałego MOQ dla standardowych, niestandardowych części toczonych CNC; najbardziej odpowiednią ilość i cenę ustala się na podstawie projektu części, materiału, wymagań dotyczących konfiguracji i wielkości produkcji.



6. Czy możecie zapewnić wykończenie powierzchni za pośrednictwem kwalifikowanych dostawców?

Tak. Oprócz wykończeń-obrobionych maszynowo możemy zorganizować powszechnie wymagane wtórne procesy wykończeniowe za pośrednictwem kwalifikowanych dostawców, w tymanodowanie, anodowanie twarde, niklowanie bezprądowe, cynkowanie, tlenek czarny, pasywacja, polerowanie, szczotkowanie i elektropolerowanie. Specyfikacje wykończenia są potwierdzane przed rozpoczęciem produkcji.



7. Jak kontrolujesz krytyczne wymiary?

Wymiary krytyczne są identyfikowane na podstawie rysunku technicznego i kontrolowane w trakcie produkcji. W zależności od wymagań stosujemymikrometry, suwmiarki, średniceomierze, sprawdziany do gwintów, wysokościomierze, testery chropowatości powierzchni i sprzęt CMMdo weryfikacji. Można przeprowadzić inspekcje pierwszego-elementu i końcowe w przypadku kluczowych elementów, a raporty z inspekcji są dostępne na żądanie.



8. Czy możecie produkować części o małych wymaganiach dotyczących koncentryczności/bicia?

Tak. Możemy produkować elementy toczone z kontroląkoncentryczność, bicie kołowe, bicie całkowite i inne wymagania GD&T. Osiągalna tolerancja zależy od geometrii części, średnicy, materiału, metody mocowania i procesu obróbki. Przed wyceną sprawdzamy te wymagania na podstawie rysunku, aby upewnić się, że określone tolerancje są realistyczne w produkcji.



9. Jaki jest typowy czas realizacji toczenia CNC?

Typowe czasy realizacji to:

Typ zamówienia	Typowy czas realizacji
Prototyp	5–10 dni roboczych
Mała partia	7–15 dni roboczych
Zlecenia produkcyjne	15–30 dni roboczych

Czas realizacji rozpoczyna się pozatwierdzenie rysunku, potwierdzenie materiału i potwierdzenie zamówienia. Wykańczanie powierzchni, specjalna kontrola lub inne procesy wtórne mogą wymagać dodatkowego czasu.



10. Czy możecie wspierać niestandardowe opakowania i przesyłki eksportowe?

Tak. Możemy dostarczyć opakowania w oparciu ogeometria części, wykończenie powierzchni, wymagania dotyczące ilości i transportu. Opcje obejmują ochronę indywidualną, torby plastikowe, piankę, tace, kartony i drewniane skrzynki, jeśli to konieczne. Obsługujemy również przesyłki eksportowe wgekspresowy, lotniczy i morskii może koordynować wymagania dotyczące pakowania i wysyłki zamówień międzynarodowych.
